Geberit Duofix - Předstěnová instalace pro závěsné WC, výška 1,12 m 111.925.00.6
Kód: 111.925.00.6Související produkty
Detailní popis produktu
Spolehlivý základ pro závěsné WC v předstěně

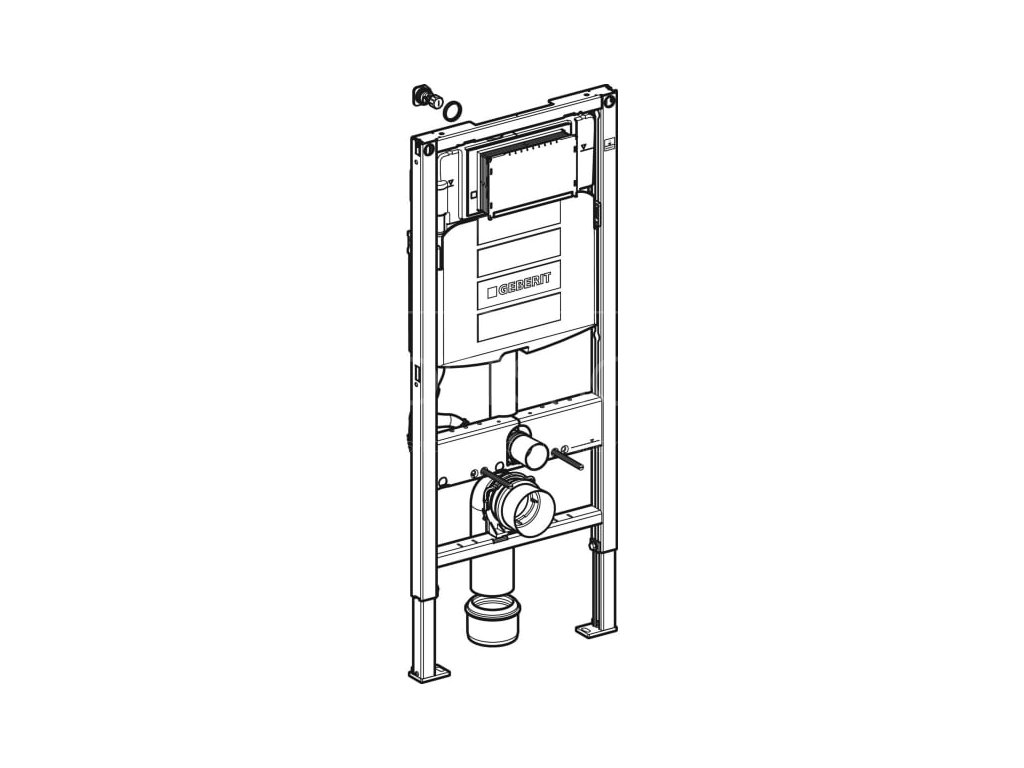

Předstěnový montážní prvek Geberit Duofix 112 cm se splachovací nádržkou Sigma 12 cm nese závěsnou toaletu a skryje nádržku i rozvody do stěny. Je určen pro suchou montáž do sádrokartonu a sloupkových stěn a díky chráničce pro přívod vody a kabel je připraven i pro sprchovací toalety.
Duofix 111.925.00.6 je standardní instalační rám pro suchou montáž: kotví se do kovových či dřevěných sloupkových stěn, systémových stěn Geberit Duofix nebo volně před zeď a poté se obloží sádrokartonem. Uvnitř je splachovací nádržka Sigma s hloubkou pouhých 12 cm, s izolací proti orosování a ovládáním zepředu.
Rám nese závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm – tedy běžné závěsné mísy i chytré sprchovací toalety, pro které má připravenou chráničku na hadici a kabel.
Kompatibilita tlačítek a hloubka nádržky
- Nádržka Sigma 12 cm (hloubka modulu 12 cm) nabízí nejširší výběr ovládacích tlačítek Geberit.
- Kompatibilní tlačítka: Sigma01, Sigma10, Sigma20, Sigma21, Sigma30, Sigma50, Sigma60, Sigma70 a Sigma80.
- Tlačítko se osazuje zepředu do servisního otvoru a objednává se zvlášť.
Účel použití a vlastnosti
Účel použití
- Kovové a dřevěné sloupkové stěny
- Systémové stěny Geberit Duofix
- Čelní stěny částečně vysoké i na výšku místnosti
- Dělicí stěny na výšku místnosti
- Tloušťky podlahy 0–25 cm
- Závěsná WC s připojením dle EN 33
Vlastnosti
- Typová řada 2025, rám chráněný proti korozi práškovým potahem
- Výsuvná deska pro boční upevnění, alternativní poloha pro nástěnné kotvy
- Otočné patní desky pro U profily UW 50 a UW 75, do systémové lišty Duofix bez nářadí
- Pozinkované výškově nastavitelné podpěry s protiskluzovou úpravou
- Připojovací koleno s nastavením hloubky v rozsahu 45 mm, montáž bez nářadí
- Přívod vody vzadu nebo nahoře uprostřed, díly v kontaktu s pitnou vodou bez olova
- Splachování 1 množství, 2 množství i Start/Stop; možné okamžité dodatečné spláchnutí
- Možnost upevnění přívodu elektřiny a Geberit Power & Connect boxu
Technické údaje
| Katalogové číslo | 111.925.00.6 |
|---|---|
| Šířka rámu | 50 cm |
| Výška rámu | 112 cm |
| Hloubka (nádržka) | 12 cm |
| Splachovací nádržka | Geberit Sigma 12 cm, pod omítku, s izolací proti orosování |
| Splachovací množství (nastavení z výroby) | 6/3 l |
| Velké splachovací množství – rozsah nastavení | 4 / 4,5 / 6 / 7,5 l |
| Malé splachovací množství – rozsah nastavení | 2–4 l |
| Tlak při průtoku | 10–1000 kPa |
| Minimální přetlak | 10 kPa |
| Průtok při tlaku 300 kPa | 0,16 l/s |
| Výpočtový průtok | 0,09 l/s |
| Teplota vody | max. 25 °C |
| Materiál rámu | ocel |
| Výškově nastavitelný | ano |
| Ovládání | zepředu; 1 množství, 2 množství nebo Start/Stop |
| Kompatibilní tlačítka | Sigma01, Sigma10, Sigma20, Sigma21, Sigma30, Sigma50, Sigma60, Sigma70, Sigma80 |
| Vyložení WC | až 70 cm |
| Záruka | 2 roky |
Čelní pohled
Šířka rámu 50 cm, výška 112 cm, výškově nastavitelné nohy pro podlahu 0–25 cm.
Boční pohled
Hloubka nádržky 12 cm, vyložení závěsného WC až 70 cm.
Obsah balení
- Montážní rám Duofix 112 cm se splachovací nádržkou Sigma 12 cm
- Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem, vhodný pro MasterFix a MeplaFix
- Kryt pro hrubou montáž pro servisní otvor (s možností zkrácení)
- Připojovací souprava pro WC, ø 90 mm
- Připojovací koleno 90° z PE-HD, ø 90 mm
- Přechodka z PE-HD, ø 90/110 mm
- Upevňovací a ochranný materiál
Ovládací tlačítko a závěsná WC mísa nejsou součástí dodávky – objednávají se zvlášť.
Instalace a stavební připravenost
Modul se kotví do podlahy a do sloupkové konstrukce nebo zadní stěny, poté se obloží deskami a obkladem. Výškově nastavitelné nohy vyrovnají tloušťku podlahy 0–25 cm, připojovací koleno odpadu se nastavuje v rozsahu 45 mm bez nářadí.
Co mít připravené
- Přívod studené vody k modulu (vzadu nebo nahoře uprostřed), teplota vody max. 25 °C
- Odpadní potrubí pro připojení ø 90 mm (přechodka na ø 110 mm je v balení)
- Prostor pro předstěnu: rám 50 cm široký, 112 cm vysoký, nádržka 12 cm hluboká
- Pro sprchovací WC (např. chytré toalety WATERGATE) veďte chráničkou přívod vody a kabel; napájení lze řešit přes Geberit Power & Connect box (příslušenství)
- Ovládací tlačítko řady Sigma zvolte předem – osazuje se zepředu do servisního otvoru
Doplňkové parametry
| Kategorie: | WC nádržky skryté |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 14.85 kg |
| EAN: | 4064746031526 |
| ? Série: | Geberit DUOFIX |
| ? Typ bidetu: | Nosná konstrukce + nádržka |
| ? Usazení mísy: | závěsné |
| ? WC modul montáž: | suchým procesem |
| ? WC modul umístění: | skryté ve stěně |
| ? Autom. otevírání / zavírání: | NE |
| ? Automatické splachování: | NE |
| určení rámu: | pro klozet |
