GEBERIT DUOFIX 111.300.00.6 předstěnový modul pro závěsné WC 50-112cm, s nádržkou Sigma
Kód: 111.300.00.6Související produkty
Detailní popis produktu
WC modul · předstěnový rám se splachovací nádržkou
Spolehlivý základ pro závěsné WC i sprchovací toaletu
Montážní prvek Geberit Duofix nese závěsnou WC mísu a skrývá splachovací nádržku Sigma 12 cm ve stěně. Je určen pro suchou montáž do sádrokartonových předstěn a je plně připraven i pro CHYTROU TOALETU WATERGATE — má chráničku pro přívod vody a možnost upevnění přívodu elektřiny.
Samonosný rámUnese závěsné WC bez zatížení příčky.
Úsporné splachováníDvě množství 6 a 3 l, nastavitelná z výroby.
Příprava pro sprchovací WCChránička pro vodu a upevnění přívodu elektřiny.
Servis bez nářadíMontážní i servisní práce na nádržce bez nářadí.
Geberit Duofix 111.300.00.6 je předstěnový instalační rám vysoký 112 cm a široký 50 cm se splachovací nádržkou pod omítku Sigma o tloušťce 12 cm. Montuje se suchým procesem do předstěn a instalačních stěn, nese závěsná WC s připojovacími rozměry podle EN 33:2011 a vyložením do 62 cm.
Díky trubkové chráničce pro přívodní potrubí a možnosti upevnění přívodu elektřiny je ideální volbou pod sprchovací toalety — doporučujeme ho ke každé CHYTRÉ TOALETĚ WATERGATE.
Nádržka Sigma 12 cmTlačítka SigmaSuchá montážSplachování 6/3 lPřipraven pro sprchovací WC

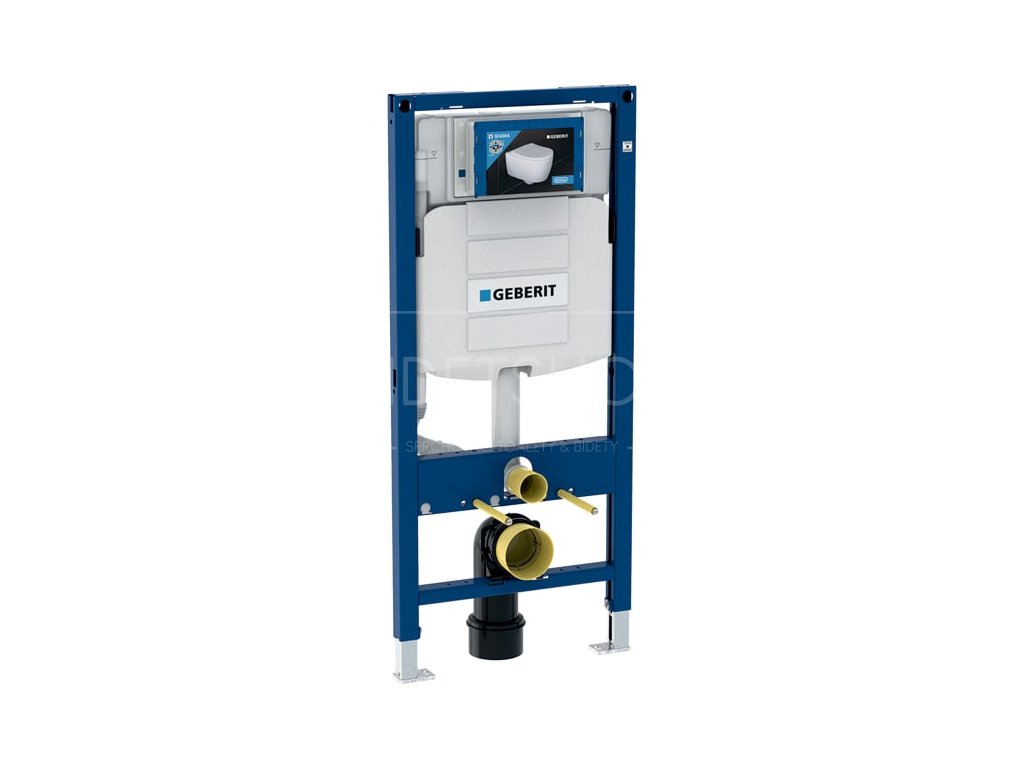

Geberit Duofix 112 cm s nádržkou Sigma 12 cm
Účel použití a vlastnosti
Účel použití
- Konstrukce prováděné suchým procesem (sádrokarton)
- Předstěnové instalace částečně vysoké i na výšku místnosti
- Instalační stěny na výšku místnosti a systémové stěny Geberit Duofix
- Závěsná WC podle EN 33:2011 s vyložením do 62 cm
- 1 nebo 2 množství splachování, případně splachování Start/Stop
- Tloušťky podlahy 0–20 cm
Vlastnosti
- Samonosný rám s práškovou barvou, otvory ø 9 mm pro upevnění do dřevěné konstrukce
- Pozinkované podpěry nastavitelné 0–20 cm, s protiskluzovou úpravou, otočné patní desky
- Připojovací koleno s montáží bez nářadí, rozsah nastavení 45 mm, odhlučněné upevnění
- Nádržka s izolací proti orosování a ovládáním zepředu, možnost okamžitého dodatečného spláchnutí
- Přívod vody vzadu nebo nahoře uprostřed
- Zkratitelný kryt servisního otvoru chrání při hrubé stavbě před vlhkostí a nečistotami
- Chránička pro přívodní potrubí sprchovacího WC a upevnění pro přívod elektřiny
Technické údaje
| Katalogové číslo | 111.300.00.6 (datový list 111.300.00.5) |
|---|---|
| Šířka rámu | 50 cm |
| Výška rámu | 112 cm |
| Tloušťka (hloubka) modulu | 12 cm — nádržka Sigma 12 cm |
| Kompatibilní ovládací tlačítka | Geberit Sigma — Sigma01, Sigma10, Sigma20, Sigma21, Sigma30, Sigma50, Sigma60, Sigma70, Sigma80 (tlačítka Delta nepasují) |
| Splachovací množství, nastavení z výroby | 6 a 3 l |
| Velké splachovací množství, rozsah nastavení | 4,5 / 6 / 7,5 l |
| Malé splachovací množství, rozsah nastavení | 3–4 l |
| Tlak při průtoku | 10–1000 kPa |
| Maximální teplota vody | 25 °C |
| Výpočtový průtok | 0,11 l/s |
| Minimální přetlak pro výpočtový průtok | 50 kPa |
| Nastavení podpěr (tloušťka podlahy) | 0–20 cm |
| Záruka | 2 roky |

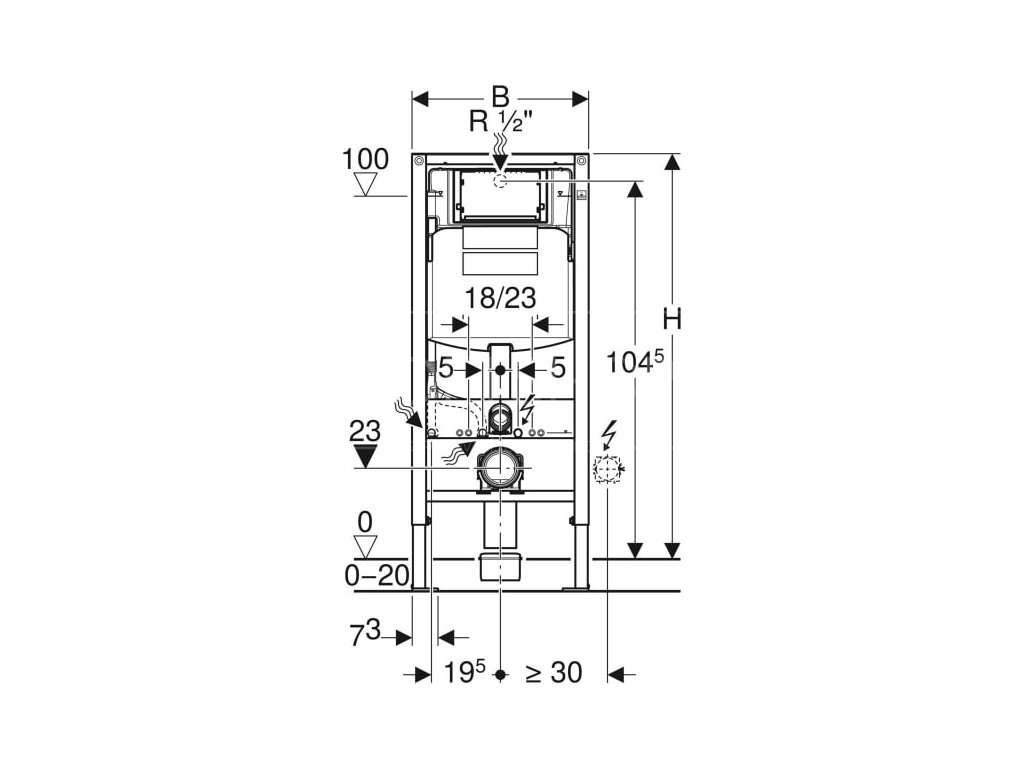

Rozměry modulu — čelní pohled
Boční pohled — vyložení mísy do 62 cm, výška usazení 41 cm
Obsah dodávky
- Montážní rám se splachovací nádržkou pod omítku Sigma 12 cm
- Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- Připojovací souprava pro WC, ø 90 mm
- Připojovací koleno 90° z PE-HD, ø 90 mm
- Přechodka z PE-HD, ø 90/110 mm
- 2 závitové tyče M12
- Upevňovací materiál
Instalace a stavební připravenost
Připravte modul pro sprchovací toaletu
- Modul má trubkovou chráničku pro přívodní potrubí sprchovacího WC a možnost upevnění přívodu elektřiny — při hrubé stavbě protáhněte vodu a kabel, pozdější dodělávky znamenají bourání předstěny.
- Pro CHYTROU TOALETU WATERGATE je toto provedení plně vyhovující.
Stavební připravenost
- Suchá montáž: sádrokartonová předstěna, příčka nebo systémová stěna Geberit Duofix; do zděné stěny k zazdění volte řadu Kombifix.
- Přívod vody R 1/2" — zezadu nebo shora uprostřed modulu.
- Odpad ø 90 mm, přechodka na ø 110 mm je součástí dodávky.
- Patní desky pasují do profilů UW 50, UW 75 i systémových profilů Geberit Duofix; podpěry vyrovnají tloušťku podlahy 0–20 cm.
- Ovládací tlačítko kupujte z řady Geberit Sigma — není součástí dodávky.
Poloha přívodů vody a elektřiny pro sprchovací toaletu
Doplňkové parametry
| Kategorie: | WC nádržky skryté |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 14.85 kg |
| EAN: | 4064746029424 |
| ? Série: | Geberit DUOFIX |
| ? Typ bidetu: | Nosná konstrukce + nádržka |
| ? Usazení mísy: | závěsné |
| ? WC modul montáž: | suchým procesem |
| ? WC modul umístění: | skryté ve stěně |
| ? Autom. otevírání / zavírání: | NE |
| ? Automatické splachování: | NE |
| určení rámu: | pro klozet |
